CashCode MFL

CashCode MFL
mfl1

Особливості CashCode MFL:

  • Фронтальний валідатор розрахований на приймання банкнот розміром від 62 до 82 мм завширшки та від 125 до 172 мм завдовжки. Він може бути використаний у більшості країн світу і навіть там, де купюри різних номіналів відрізняються за шириною. Для забезпечення якісного розпізнавання таких купюр використовується валідаторна голівка, оснащена механізмом, який займається центруванням. Якщо банкноти не відрізняються по ширині, використовується валідаторна голівка з постійною шириною приймального каналу.
  • Запатентована передова технологія аналізу фізичних характеристик купюр підвищує ступінь надійності розпізнавання та запобігає прийманню фальшивих грошей.
  • Швидке та зручне оновлення програмного забезпечення за допомогою карт пам’яті.
  • Простий доступ до механізмів для огляду та технічного обслуговування без будь-яких інструментів.
  • Роликовий механізм транспортування купюр без використання дорогих та швидкозношуваних ременів.
  • Захист від приймання купюр, закріплених на нитці, дроті, ізоленті та інших способів шахрайства.
    Приймання та розпізнавання купюр, незалежно від того, якою стороною вони направлені.

Технічні характеристики:

  • Температурний діапазон експлуатації: від 0°C до +50°C;
  • Час розпізнавання (секунд): 2,5;
  • Протоколи, які підтримуються: Serial Interface, Opto-Isolated, Serial Interface, RS 232C, Isolated Pulse Low Current;
  • Умовне депонування: одна банкнота;
  • Напруга живлення: 12 V.D.C. ± 1.0V чи 24 V.D.C. ± 4.0V;
  • Параметри приймання банкноти: будь-який із 4-х варіантів орієнтації купюри в поздовжньому напрямку.

Налаштування мікроперемикачів

Правильне положення мікроперемикачів для коректної роботи валідатора із програмним забезпеченням EasySoft

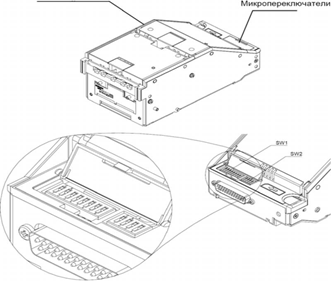

Зміщення мікроперемикачів:

mfl2

Налаштування мікроперемикачів CashCode MFL

Під час використання протоколу ID003:

1
2
3
4
5
6
7
8
1
2
3
4
on
on
on
on
on
on
on
on
on
on
off
off

Під час використання протоколу CCNET:

1
2
3
4
5
6
7
8
1
2
3
4
on
on
on
on
on
on
on
on
on
on
on
off

Коди помилок Cashcode SM / Cashcode MFL

Коди помилок Cashcode MSM / Cashcode MFL
Кількість сигналівНесправністьСпосіб усунення несправності
1Відсутня касета у купюроприймачіПеревірити правильність встановлення касети
2Невірний тип датчиків або порушений зв’язок із датчикамиПеревірити надійність контактів із платою процесора
3Касета заповненаЗамінити касету пустою
4Заклинювання банкноти в касеті або збій двигуна укладача1. Зняти касету з валідатора і вийняти банкноту, що застрягла.
2. При включеному живленні протестувати роботу двигуна укладача
5Відмова ємнісних датчиківЗвернутися до територіальної сервісної служби
6Відмова оптичних датчиківВідкрити напрямні та очистити оптичні датчики.
7Відмова індуктивних датчиківЗвернутися до територіальної сервісної служби
8Відмова двигуна транспортуючого механізму1. Відкрити напрямні та очистити приймальний канал.
2. Зняти касету та відкрити кришку. Перевірити механічні та електричні з’єднання
11Приймальний канал не вільнийВідкрити напрямні та перевірити стан приймального каналу
12Заклинювання банкноти на вході до касетиЗняти касету та прочистити приймальний канал
