Особливості CashCode MSM:

  • Валідатор розроблений для банкнот завширшки від 62 до 77 мм.
  • Рівень розпізнавання ― 96% і вище під час першого пред’явлення.
  • Захист від приймання купюр, закріплених на нитці, дроті, ізоленті тощо й інших способів шахрайства.
  • Автоматичне калібрування унікальних оптичних, індуктивних та ємнісних датчиків забезпечує найвищі показники визначення справжності банкнот.
  • Приймання та розпізнавання купюр, незалежно від того, якою стороною вони направлені.

Технічні характеристики CashCode MSM:

  • Температурний діапазон експлуатації: від 0°C до +50°C при живленні 12V або від -18°C до +60°C при живленні 24V
  • Час розпізнавання (секунд): 3
  • Напруга живлення: 12V DC: 2A; 24V AC або 20-42,5V DC: 1.0A

Налаштування мікроперемикачів CashCode MSM

Правильне положення мікроперемикачів для коректної роботи валідатора із програмним забезпеченням EasySoft

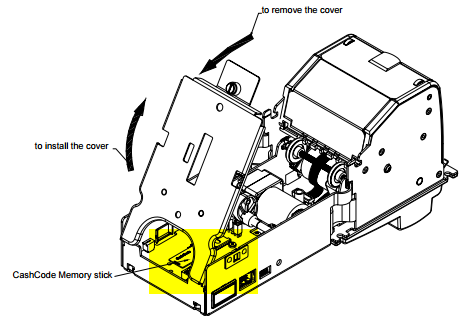

Розміщення мікроперемикачів:

msm2

Налаштування мікроперемикачів CashCode MSM

Під час використання протоколу ID003:

1
2
3
4
5
6
7
8
1
2
3
4
on
on
on
on
on
on
on
on
on
on
off
on

Під час використання протоколу CCNET:

1
2
3
4
5
6
7
8
1
2
3
4
on
on
on
on
on
on
on
on
on
on
on
on

Коди помилок Cashcode SM / Cashcode MFL

Коди помилок Cashcode MSM / Cashcode MFL
Кількість сигналівНесправністьСпосіб усунення несправності
1Відсутня касета у купюроприймачіПеревірити правильність встановлення касети
2Невірний тип датчиків або порушений зв’язок із датчикамиПеревірити надійність контактів із платою процесора
3Касета заповненаЗамінити касету пустою
4Заклинювання банкноти в касеті або збій двигуна укладача1. Зняти касету з валідатора і вийняти банкноту, що застрягла.
2. При включеному живленні протестувати роботу двигуна укладача
5Відмова ємнісних датчиківЗвернутися до територіальної сервісної служби
6Відмова оптичних датчиківВідкрити напрямні та очистити оптичні датчики.
7Відмова індуктивних датчиківЗвернутися до територіальної сервісної служби
8Відмова двигуна транспортуючого механізму1. Відкрити напрямні та очистити приймальний канал.
2. Зняти касету та відкрити кришку. Перевірити механічні та електричні з’єднання
11Приймальний канал не вільнийВідкрити напрямні та перевірити стан приймального каналу
12Заклинювання банкноти на вході до касетиЗняти касету та прочистити приймальний канал

Інструкція прошивання валідаторів CashCode

Інструкція налаштування валідаторів CashCode

Схема підключення інтерфейсного кабелю та кабеля живлення до купюроприймача нештатними коннекторами :
